Datenbank- und SQL-Werkzeuge
DDL als Diagramm und Spaltenverzeichnis lesen. Wählen Sie den Dialekt der Eingabe und prüfen Sie offene Referenzziele.
SQL eingeben oder ein Beispiel wählen.
Verarbeitung lokal im Browser. Keine Datenbankverbindung und keine gespeicherte Historie.
Nur CREATE TABLE und CREATE INDEX mit benannten Spalten. Kanten entstehen ausschließlich aus Fremdschlüsseln; SQL wird nicht ausgeführt.
Maximal 50.000 UTF-16-Einheiten, 50 Tabellen und 1.000 Spalten; Schlüssel, Indizes, CHECKs und Fremdschlüssel zusammen höchstens 200. Anzeige in 50er-Schritten.
TypeScript beschreibt gelesene Zeilen: große Ganzzahlen und exakte Dezimalwerte als string, unbekannte sowie SQLite-Typen als unknown. Treiberzuordnung prüfen.
Ergebnis veraltet. Vor dem Export die aktuelle Eingabe verarbeiten.
Ein ER-Diagramm aus SQL hilft beim Review, wenn nur ein DDL-Skript und kein Datenbankzugang vorliegt. Zusammengesetzte Schlüssel und Verweise auf Tabellen außerhalb des Ausschnitts lassen sich dabei leichter nachvollziehen.
Das Beispiel enthält einen Fremdschlüssel, nullable Spalten, einen eindeutigen Schlüssel und einen gewöhnlichen Index. Vergleichen Sie die Ansicht mit dem Quelltext: Ein Name wie customer_id allein begründet noch keine Beziehung.
Deklarierte Struktur bleibt von Annahmen über das Fachmodell getrennt.

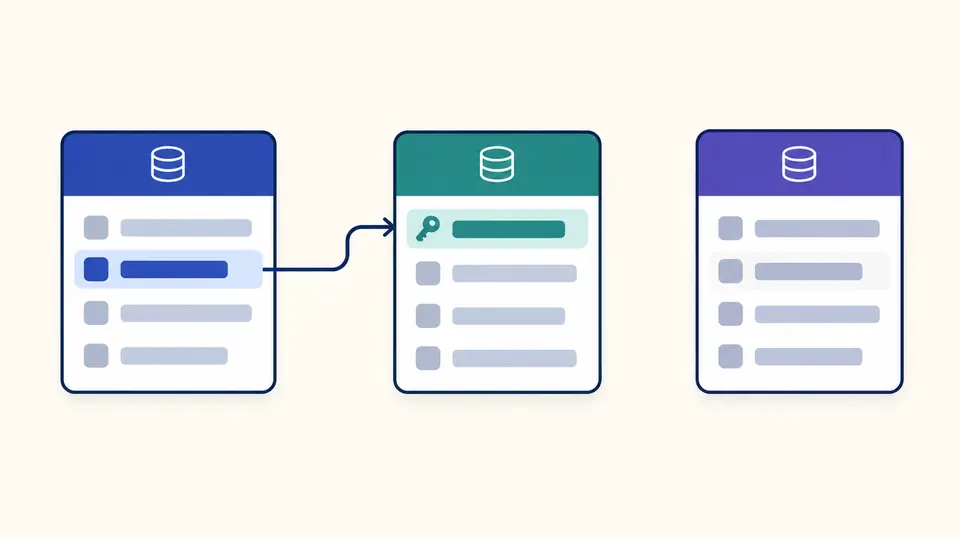

Ein ER-Diagramm aus SQL verbindet hier ausschließlich Tabellen mit explizitem Fremdschlüssel. Fehlt das Ziel im eingegebenen Ausschnitt, bleibt es als gestrichelter externer Knoten sichtbar. Eine Teilsicht wirkt dadurch nicht versehentlich vollständig.

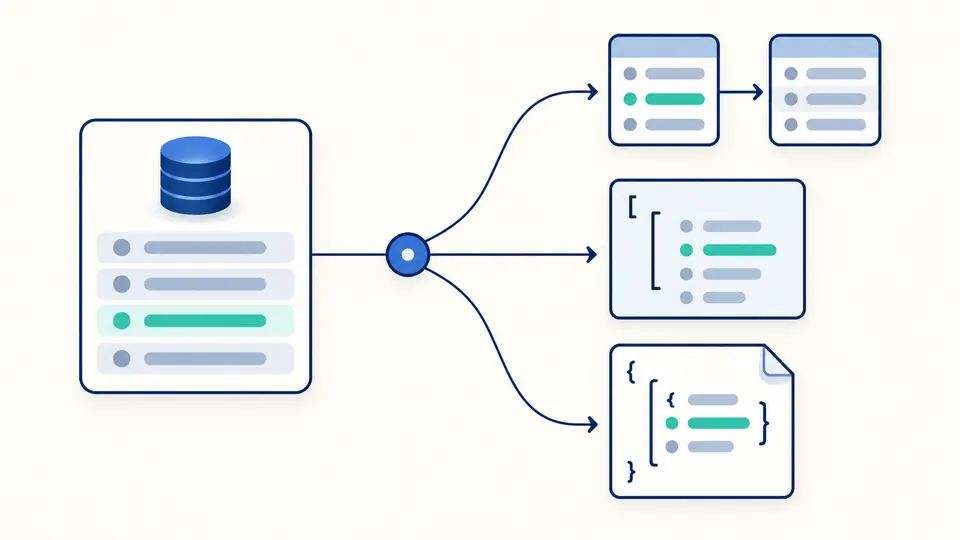

Das Diagramm zeigt Abhängigkeiten, JSON dokumentiert die Struktur und TypeScript liefert einen Entwurf für gelesene Zeilen. Alle Ansichten verwenden dasselbe Analyseergebnis; ein Ansichtswechsel deutet die DDL nicht neu.
Die Auswahl ändert Grammatik und Namensregeln, übersetzt aber kein SQL. MySQL benötigt einen separaten FOREIGN KEY; PostgreSQL und SQLite erlauben auch Referenzen direkt an der Spalte.
Ein Fremdschlüssel kann auf eine Tabelle außerhalb der Eingabe zeigen. Prüfen Sie den gestrichelten Knoten und die Zielspalten, bevor Sie das Datenbankschema als vollständig behandeln.
Ein DEFAULT macht eine Eigenschaft einer gelesenen Zeile nicht optional. Exakte Zahlen werden string, bekannte nullable Typen erhalten eine Vereinigung mit null.
Unterstützte SQL-DDL aus MySQL, PostgreSQL und SQLite wird geparst. Qualifizierte Namen und zitierte Bezeichner bleiben erhalten; PostgreSQL-Namen ohne Anführungszeichen werden in Kleinschreibung normalisiert.
Primärschlüssel und eindeutige Schlüssel behalten ihre geordneten Spaltenlisten. Fremdschlüssel speichern beide Seiten der Zuordnung. Eine Verbindungstabelle bleibt eine Tabelle und wird nicht in eine vermutete fachliche M:N-Beziehung umgewandelt.
Prüfen Sie SQL-Typ, NULL-Zulässigkeit und Primärschlüsselzugehörigkeit. Die Originaldefinition enthält auch DEFAULT, CHECK und generierte Ausdrücke. Explizite Indizes bewahren Spaltenreihenfolge und Sortierrichtung.
Der Export enthält Tabellenidentitäten, Spalten, Schlüssel, Indizes, Prüfdefinitionen und Referenzen einschließlich offener Ziele. Er dient Dokumentation und weiterverarbeitenden Skripten; er ist kein JSON-Schema-Validator.
Nummerierte Interfacenamen und zitierte Eigenschaften vermeiden ungültigen Code durch SQL-Namen. Zeitwerte werden string, Binärwerte Uint8Array, JSON und unbekannte Typen unknown. Die tatsächliche Zuordnung Ihres Treibers bleibt zu prüfen.
Das vollständige Diagramm lässt sich als SVG speichern. Karten zeigen die ersten fünf Spalten und kürzen lange Namen gegebenenfalls ab. Die Spaltenansicht und JSON enthalten weiterhin alle Definitionen, sodass Übersicht und Detail zusammen nutzbar bleiben.
Nein. Unterstützte DDL als Text genügt; Zugangsdaten sind nicht erforderlich. Das Werkzeug prüft weder Berechtigungen noch vorhandene Daten oder Servereinstellungen. Ein erfolgreich geparstes Skript muss deshalb nicht auf Ihrer Datenbank ausführbar sein.
Wählbar sind MySQL, PostgreSQL und SQLite. Unterstützt wird jeweils ein Ausschnitt aus CREATE TABLE und einfachen CREATE INDEX-Anweisungen, nicht die gesamte Herstellersyntax. Bei einem Fehler helfen Dialektwahl und Positionsangabe, die betreffende Klausel einzugrenzen.
In der Kartenvorschau kennzeichnet ein Symbol Primärschlüsselspalten; Pfeile zeigen Fremdschlüssel. Die Spalten- und Schlüsselansicht enthält die vollständigen Listen zusammengesetzter Schlüssel. Nicht vorhandene Zieltabellen werden als extern beziehungsweise nicht aufgelöst markiert.
Die Darstellung eignet sich zum Erläutern und Kontrollieren eigener Tabellendefinitionen. Sie bewertet allerdings weder Normalisierung noch die fachliche Richtigkeit des Entwurfs. Die Zuordnung zwischen Aufgabenstellung und eingegebenen Bedingungen bleibt Teil Ihrer eigenen Begründung.
Nein. Die Eingabe muss aus unterstützten SQL-Definitionen bestehen. Es gibt keine KI-Erzeugung aus Fachbeschreibungen und keine automatische Verknüpfung ähnlich benannter Spalten. Ergänzen Sie Tabellen, Spalten und Fremdschlüssel ausdrücklich im Quelltext.
Formatierungsproblem entdeckt?
Erstellen Sie ein ER-Diagramm aus SQL für einen überschaubaren Ausschnitt und gleichen Sie Schlüssel sowie offene Ziele vor der Übernahme ab.
Strukturänderungen erfolgen am DDL-Quelltext; die Ergebnisse bleiben schreibgeschützt.
